1、 功能特性
■高可靠性，通過國家繼電保護及自動化設備質量監督檢驗中心型式認證
■高精度測量電力參數
■大液晶帶背光顯示
■最多4路開關量輸入
■最多2路繼電器輸出，具備定值越限報警功能
■1路模擬量輸出，輸出對象可編程
■具備RS485通訊接口，MODBUS-RTU通訊協議
■超小型化設計，同時實現上述功能的產品深度僅56mm

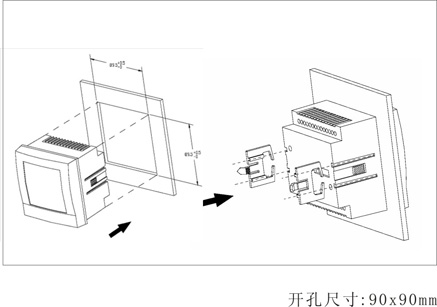

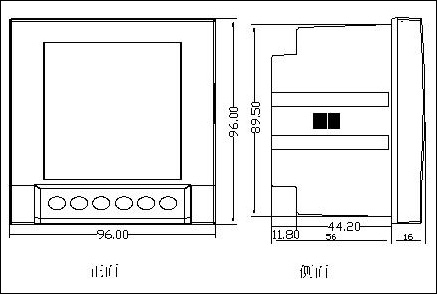

2、 外形尺寸和安裝示意圖
3、 性能指標
-------------------------------------------------------
■精度等級：電流、電壓0.5級，功率0.5級，有功電度1級
-------------------------------------------------------
■額定輸入：電流5A、1A，電壓380V、100V 頻率45Hz～60Hz
■過載能力：電流、電壓1.2倍/連續，電流10倍/1秒
-------------------------------------------------------
■開關量輸入：4路，內部提供電源或外部提供電源
■繼電器輸出：2路，控制方式為自控或遙控、容量為250Vac/5A,30Vdc/5A
--------------------------------------------------
■模擬量輸出：1路4～20mA輸出，內部有源，輸出負載為500歐姆
--------------------------------------------------
■顯示：60*60 大液晶屏帶背光顯示
■按鍵：六按鍵，查詢和設置參數
■通訊端口：1路RS485通訊，MODBUS-RTU協議，波特率為2400～19200bps
----------------------------------------
■工作電源：85～265VAC 100~300VDC
■整機功耗：<5VA
■工頻耐壓：輸入-輸出-電源 AC2kV/1min
■絕緣電阻：>50MΩ
■沖擊電壓：5kV（峰值）,1.2/50uS
----------------------------------------
■快速脈沖群抗擾度： GB/T 17626.4(IEC61000-4-4) Level 3
■浪涌抗擾度： GB/T 17626.5(IEC61000-4-5) Level 3
■靜電抗擾度： GB/T 17626.2(IEC61000-4-2) Level 3
■射頻電磁場輻射抗擾度： GB/T 17626.3(IEC61000-4-3) Level 3
■工頻磁場抗擾度： GB/T 17626.8(IEC61000-4-8) Level 4
■阻尼振蕩磁場抗擾度： GB/T 17626.10(IEC61000-4-10) Level 4
■振蕩波抗擾度： GB/T 17626.12(IEC61000-4-12) Level 3
■電壓突降和電壓中斷抗擾度：GB/T 15153.1-1998 A.1.5 Level 1
----------------------------------------
■工作溫度：-20～70℃
■存儲溫度：-40～80℃
■相對濕度：5～95%RH，無凝露
----------------------------------------
