1、 功能特性
■可測量母線三相電壓
■可同時測量三個回路三相電流或最多九個單相電流的實時參數
■每個電流的變比可獨立設置
■九路開關量輸入，監測多個回路的開關狀態信息
■一路繼電器報警輸出
■大屏幕液晶可同時顯示三行電流測量數據和開關狀態
■多按鍵直接查詢數據，方便用戶操作
■具備RS485通訊接口，MODBUS-RTU通訊協議
■可取代多個單相電流表或三相電流表
■占屏面積小，安裝方便

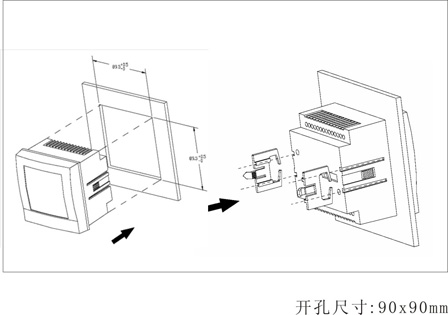

2、 外形尺寸和安裝示意圖
3、 性能指標
---------------------------------------
■精度等級：電流 電壓0.2級,功率0.5級,有功電能1級
---------------------------------------
■額定輸入:電流5A 1A 電壓380V 100V頻率45Hz～60Hz
■過載能力：1.2倍/連續，10倍/1秒
--------------------------------------------------
■ 開關量輸入：******9路，內部提供電源或外部提供電源
■ 繼電器輸出:1路,容量為250Vac/5A,30Vdc/5A
--------------------------------------------------
■顯示：60*60 大液晶屏帶背光顯示
■按鍵：六按鍵，查詢和設置參數
--------------------------------------------------
■通訊端口：RS485通訊，MODBUS-RTU協議
■波特率：2400～19200bps
----------------------------------------
■工作電源：85～265VAC 100~300VDC
■整機功耗：<3VA
---------------------------------------
■工頻耐壓：輸入-電源 AC2kV/1min
■絕緣電阻：>50MΩ
■沖擊電壓：5kV（峰值）,1.2/50uS
----------------------------------------
■快速脈沖群抗擾度：GB/T 17626.4(IEC61000-4-4) Level 3
■浪涌抗擾度：GB/T 17626.5(IEC61000-4-5) Level 3
■靜電抗擾度：GB/T 17626.2(IEC61000-4-2) Level 3
----------------------------------------
■工作溫度：-20～70℃
■存儲溫度：-40～80℃
■相對濕度：5～95%RH，無凝露
----------------------------------------
