1、 功能特性
■導軌式安裝或掛壁式安裝，安裝方便
■具備單回路的剩余電流監控探測功能，保證用電安全，杜絕電氣安全隱患
■具備溫度監控功能
■具備測量三路電流及過流保護功能
■具備消防聯動功能，可遠程切斷故障回路
■提供兩路輸出節點，用于報警、跳閘
■具備多路開關量輸入，可接入多路煙霧、可燃氣體探測器等傳感裝置
■具備智能RS485通訊接口，MODBUS-RTU通訊協議
■具備聲音報警功能
■4行點陣漢字液晶，顯示數據和狀態信息
■多按鍵面板實現數據查詢、參數整定、消音、復歸操作
■配套提供剩余電流探測器和溫度傳感器
■適用TN-C-S、TT及局部TN-S系統

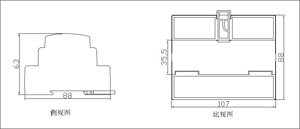

2、 外形和安裝示意圖
加多測三相電流及保護選項
3、 性能指標
-------------------------------------------------------
■剩余電流監控范圍：20mA～1000 mA
■溫度測量范圍：0～150℃
-------------------------------------------------------
■精度等級：剩余電流0.5級
-------------------------------------------------------
■開關量輸入：******2路，1路為消防聯動，外部24V電源
另1路用于感溫探頭、感煙探頭、可燃氣體探測器等感
應器連接、通用開關狀態顯示，無源節點
■繼電器輸出：2路輸出，用于報警、跳閘， 容量為250Vac/5A,30Vdc/5A
-------------------------------------------------------
■聲音報警：內置蜂鳴器，本地可消音，解除報警
--------------------------------------------------
■顯示：4行漢字液晶帶背光顯示測量數據、保護狀態、開入、開出狀態，
■按鍵：5按鍵，查詢數據和參數整定、消音、復歸操作
--------------------------------------------------
■通訊端口：智能RS485通訊，MODBUS-RTU協議
■波特率：2400～19200bps
----------------------------------------
■工作電源：85～265VAC 100~300VDC
■整機功耗：<5VA
■工頻耐壓：輸入-輸出-電源 AC2kV/1min
■絕緣電阻：>50MΩ
■沖擊電壓：5kV（峰值）,1.2/50uS
----------------------------------------
■電快速瞬變脈沖群抗擾度： GB/T 14598.10(IEC60255-22-4) Level B
■浪涌抗擾度： GB/T 14598.18(IEC60255-22-5) Level 3
■靜電抗擾度： GB/T 14598.14(IEC60255-22-2) Level 3
----------------------------------------
■工作溫度：-20～70℃
■存儲溫度：-40～80℃
■相對濕度：5～95%RH，無凝露
----------------------------------------
